Compressore d'aria a vite senza olio di tipo secco a velocità fissa industriale

Compressore d'aria a vite senza olio di tipo secco a velocità fissa industrialeporta la compressione a vite a secco a due stadi nei sistemi d'aria industriali con una domanda sostanziale e costante. Utilizzare le tabelle dei modelli riportate di seguito per confrontare il flusso d'aria erogato, la pressione operativa e i servizi di raffreddamento prima di confrontare i prezzi delle apparecchiature. SEIZE AIR combina una camera di compressione priva di olio con componenti di azionamento lubrificati separatamente, offrendo ai team di produzione un chiaro punto di partenza per pianificare l'aria di processo e il suo trattamento a valle.

1. Iniziare con il processo, quindi selezionare il compressore

L'acquisto di un compressore diventa molto più chiaro quando nella richiesta viene descritto cosa deve fare l'aria. Un attuatore che funziona all'esterno di un recinto di produzione, l'aria che soffia su una superficie finita e l'aria che entra in un recipiente di processo pongono diverse domande di qualità. Il principio di compressione a vite a secco prevede l'iniezione di olio all'interno della camera di compressione. Il sistema ad aria finita necessita inoltre di un adeguato controllo delle particelle, dell'acqua e dei contaminanti già presenti in aspirazione.

Per una fabbrica con una domanda di base affidabile, la compressione a velocità fissa è una configurazione pratica da valutare. La sua utilità dipende dalla frequenza con cui la macchina è in grado di fornire aria caricata produttiva, da come il sistema di controllo risponde quando la domanda diminuisce e da come condivide il lavoro con altri compressori. Una potenza nominale maggiore del motore da sola non stabilisce una corrispondenza migliore.

Questa pagina si concentra sui modelli SWT a due stadi a velocità fissa elencati nel catalogo SEIZE AIR dry oil-free, anziché combinare le specifiche di diverse famiglie di compressori. Fornisce al team di approvvigionamento un elenco ristretto di attrezzature utilizzabili e fornisce ai colleghi della manutenzione le interfacce che devono esaminare: connessione alle prese, servizi di raffreddamento, dimensioni dell'imballaggio, gestione della condensa e coordinamento del controllo.

Definire la qualità dell'aria nel luogo in cui il prodotto la utilizza effettivamente

Avviare la discussione sulla qualità dell’aria nel punto di utilizzo. Identifica se l'aria compressa tocca gli ingredienti, l'interno dell'imballaggio, i componenti sensibili o solo il macchinario che li muove. Registrare le specifiche di qualità utilizzate dal proprietario del processo, la posizione di campionamento e le condizioni operative in cui verrà valutata la conformità. Ciò impedisce successivi disaccordi sul fatto che un test all'uscita del compressore rappresenti il ​​collegamento di produzione finale.

Un compressore senza olio è una parte di tale specifica. L'umidità può condensarsi quando l'aria compressa si raffredda; le particelle possono entrare attraverso il sistema di aspirazione o distribuzione. L'essiccazione, la filtrazione, le modalità di scarico e la distribuzione pulita rimangono parte della progettazione dell'installazione. Laddove l'applicazione richieda aria sterile o un altro trattamento speciale, identificare esplicitamente tale requisito nell'indagine sul sistema.

Per l'approvvigionamento, separare la descrizione dell'attrezzatura dal requisito di accettazione. Specificare la compressione a secco e senza olio per il compressore, quindi elencare la qualità dell'aria erogata richiesta per l'installazione completa. La proposta risultante può mostrare il contributo di ciascun componente, chi lo fornisce e dove verrà testato il sistema finito. Ciò è molto più utile che chiedersi se una macchina è semplicemente adatta per un intero settore.

Costruire un profilo della domanda dall'attività di produzione

Un flusso d'aria totale stabile può nascondere schemi molto diversi all'interno della pianta. Alcuni utenti funzionano in modo continuo, altri eseguono ciclicamente l'imballaggio o l'assemblaggio e alcuni consumano aria solo durante la pulizia. Raggruppare queste attività per stato di produzione: produzione normale, produzione ridotta, cambio produzione e arresto. Confrontare i dati della domanda con quelli di quegli stati in modo che il dazio base rifletta la produzione utile piuttosto che le perdite non gestite.

Utilizzare i record dello stesso periodo operativo quando si confrontano flusso e pressione. Una traccia della pressione rilevata durante la massima potenza e una stima del flusso d'aria da un turno al minimo non descrivono lo stesso funzionamento. Includere la posizione di ciascuna misurazione, poiché una lettura vicino al ricevitore del compressore potrebbe non rappresentare le condizioni della connessione di produzione più impegnativa.

Il risultato dovrebbe identificare un fabbisogno di base sostenuto, i cambiamenti attorno ad esso e la pressione necessaria sull'utente critico. Dovrebbe inoltre indicare se la produzione futura è impegnata o semplicemente possibile. Questa distinzione aiuta a evitare l'acquisto di un pacchetto più grande a velocità fissa per servire un'espansione incerta mentre l'impianto attuale trascorre gran parte del suo tempo al di sotto del servizio operativo previsto.

2. Dove il servizio a velocità fissa si inserisce in una stazione aerea industriale

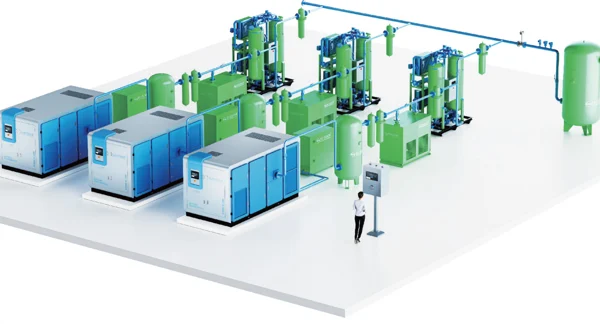

Il compressore d'aria a vite senza olio industriale a velocità fissa a secco è meglio valutarlo come parte di una stazione aerea operativa. Un impianto con un fabbisogno di base stabile può assegnare tale compito a un'unità a velocità fissa mentre un'altra macchina o un controller di stazione coordinata gestisce le variazioni della domanda. La domanda importante è quale macchina trasporta la base e quale risponde alla variazione.

Confrontare le modalità di controllo prima di scegliere tragamma a velocità fissa senza olio seccoe ilgamma senza olio secco a velocità variabile. Il primo dovrebbe essere valutato rispetto al servizio operativo carico e al sequenziamento delle stazioni; quest'ultimo introduce una diversa strategia di controllo della velocità. Abbina il metodo di controllo alla domanda misurata invece di considerare entrambe le etichette come un risultato automatico di efficienza.

Mantenere la capacità di riserva distinta dal servizio di routine. Potrebbe essere necessaria una macchina di riserva per la continuità della produzione, ma non è necessario che funzioni sempre accanto all'unità di lavoro. Definire le condizioni per l'avvio della capacità di riserva, il trasferimento del servizio e il ripristino dopo un'interruzione. Tali decisioni influiscono sul comportamento operativo tanto quanto sulla targhetta dell'apparecchiatura.

Specificare come le macchine condividono la fascia di pressione

In una sala multicompressore, più macchine che rispondono in modo indipendente alla stessa variazione di pressione possono produrre commutazioni evitabili o funzionamento senza carico. Preparare una sequenza di stazioni che mostri l'unità di servizio normale, l'unità di risposta e l'unità di riserva. Spiegare come cambia la sequenza quando una macchina non è disponibile. La proposta di controllo dovrebbe rendere questa sequenza comprensibile al team dell'impianto.

Confrontare la pressione nella stazione con la pressione nel processo critico mentre la domanda cambia. Se la pressione della stazione rimane accettabile ma un collegamento di produzione perde pressione, esaminare il trattamento e la distribuzione prima di aumentare l'impostazione del compressore. Filtri, essiccatori, valvole di isolamento e diramazioni sottodimensionate possono separare le due letture. La correzione di una restrizione può modificare le specifiche dell'apparecchiatura che altrimenti sarebbero state richieste.

Laddove i compressori esistenti rimarranno, includere nella richiesta le loro interfacce di controllo e le condizioni operative. Una nuova macchina deve funzionare con quel sistema installato. Il catalogo SEIZE AIR descrive le interfacce di comunicazione del controller tra cui RS485, Ethernet e USB; la discussione del progetto dovrebbe stabilire quali interfacce e funzioni della stazione sono incluse nella configurazione offerta.

Utilizza confronti del ciclo di vita con limiti corrispondenti

Confronta le offerte con la stessa pressione, riferimento del flusso d'aria e limite di fornitura. I preventivi per il solo compressore e i preventivi per stazioni complete possono includere diverse apparecchiature di essiccazione, filtrazione, raffreddamento e controllo. Elenca questi articoli in modo esplicito in modo che un prezzo iniziale più basso non nasconda un progetto di utilità separato o una fase di trattamento mancante.

Per confrontare i costi operativi, distinguere la potenza del motore mostrata nella tabella dei modelli dall'assorbimento elettrico misurato del pacchetto completo. La potenza nominale del motore identifica la dimensione dell'apparecchiatura elencata. Una valutazione energetica del sito richiede l'input del pacchetto e il servizio operativo pertinenti, compresi i periodi di carico e scarico. Descrivere il confine di misurazione prima di interpretare qualsiasi calcolo dei costi.

Valutare l’accesso per la manutenzione e il rischio di produzione insieme all’uso dell’energia. Chiedere come funziona l'isolamento del servizio, come possono essere rimosse le apparecchiature e come l'impianto trattiene l'aria durante il lavoro pianificato. Una proposta che spiega la sequenza operativa e la disposizione del servizio consente all'ufficio acquisti, alla progettazione e alla manutenzione di rivedere la stessa installazione. Questa comprensione condivisa costituisce una base più forte per l’approvazione rispetto a una dichiarazione generale sull’economia a lungo termine.

3. All'interno del pacchetto di compressione a secco a due stadi

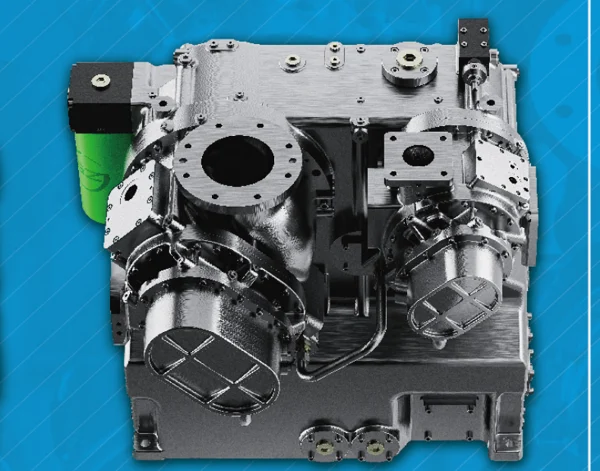

Il gruppo vite utilizza stadi di compressione successivi. Il catalogo illustra la disposizione del rotore e il percorso dell'aria di collegamento, con le apparecchiature di raffreddamento che gestiscono il calore associato alla compressione. La separazione di queste funzioni rende il pacchetto più semplice da discutere: il gruppo compressore comprime l'aria, il sistema di raffreddamento rimuove il calore e il treno di trattamento condiziona l'aria per il processo.

La compressione a secco significa che l'olio lubrificante non viene iniettato nella camera di compressione. I componenti della trasmissione necessitano ancora di lubrificazione. Nel catalogo viene descritto un circuito della pompa dell'olio per ingranaggi, cuscinetti e relative funzioni di raffreddamento, separato dal percorso dell'aria compressa. La pianificazione della manutenzione comprende quindi sia la pulizia del lato aria che le condizioni del sistema di lubrificazione meccanica.

Questa distinzione è importante per i progetti di sostituzione. Un team che abbandona le apparecchiature a iniezione d'olio dovrebbe rivedere le disposizioni di lubrificazione e raffreddamento del compressore piuttosto che presumere che un pacchetto oil-free non abbia requisiti di servizio dell'olio. Dovrebbe inoltre valutare i ricevitori e la distribuzione esistenti per quanto riguarda la pulizia richiesta dalle nuove specifiche sull'aria di processo.

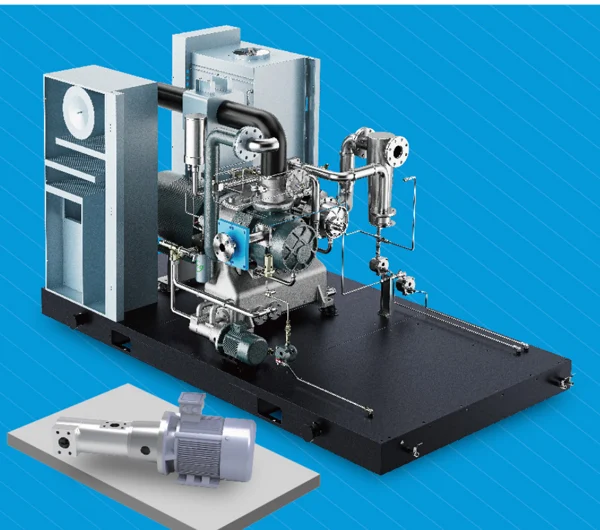

Rivestimento del rotore, cuscinetti e dettagli della trasmissione

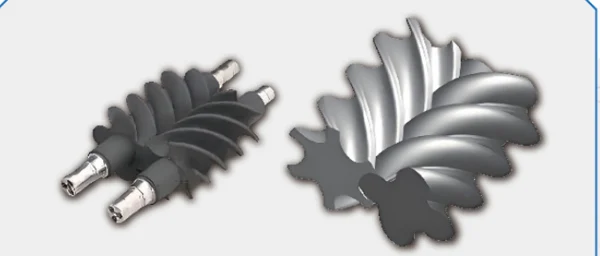

Il catalogo dry oil-free identifica un rivestimento del rotore che incorpora MoS2 e uno speciale sistema di rivestimento, cuscinetti per alte temperature SKF e ingranaggi di precisione. Questi sono i dettagli dei componenti rilevanti per una discussione tecnica del gruppo vite. Dovrebbero essere esaminati insieme al modello offerto, alla documentazione di manutenzione e alle condizioni di servizio dell'installazione proposta.

La geometria del rotore e la relazione tra parti rotanti e fisse sono fondamentali per la compressione a vite a secco. Per l'acquirente, la conseguenza pratica è quella di richiedere la documentazione applicabile del gruppo vite, le istruzioni di servizio e l'identificazione delle parti insieme alla proposta. Ciò rende l'apparecchiatura gestibile come un insieme identificato piuttosto che come un insieme di descrizioni generiche.

Quando si confrontano i preventivi, mantenere l'identificazione dei componenti e le prove delle prestazioni in colonne separate. Il marchio del cuscinetto o la descrizione del rivestimento spiegano una scelta progettuale; i dati relativi alla pressione e all'aria erogata del modello spiegano il servizio operativo. Entrambi contribuiscono alla decisione, ma nessuno dei due sostituisce l’altro. Questo approccio rende anche i chiarimenti tecnici più precisi quando i fornitori offrono configurazioni diverse.

Il raffreddamento e i controlli sono parti operative della selezione

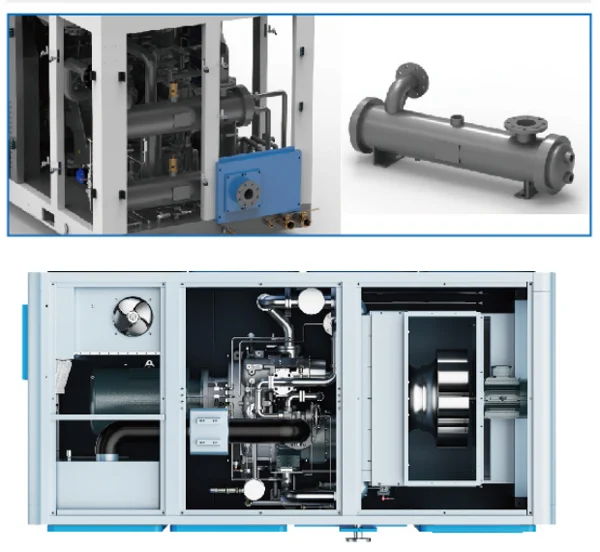

La selezione del raffreddamento dovrebbe seguire le utenze disponibili presso l'installazione. Un pacchetto raffreddato ad aria necessita di un percorso pianificato per l'aria in entrata e il calore scaricato. Un pacchetto raffreddato ad acqua necessita di un servizio di acqua di raffreddamento adeguato e di una disposizione di collegamento concordata. Entrambi richiedono l'accesso per l'ispezione e la pulizia; nessuno dei due dovrebbe essere posizionato esclusivamente inserendo il profilo del mobile nello spazio rimanente.

Il catalogo descrive un controller multilingue con informazioni su temperatura e pressione e opzioni di comunicazione. Durante la revisione della proposta, identificare i valori operativi visualizzati, gli allarmi, i segnali remoti e le responsabilità di controllo necessarie all'impianto. Un chiaro elenco di allarmi aiuta la manutenzione a distinguere un problema di raffreddamento, una risposta di controllo della pressione e un arresto pianificato.

Per questa richiesta a velocità fissa, utilizzare la pianificazione tecnica a velocità fissa. Le caratteristiche descritte altrove per i motori a velocità variabile a magnete permanente o per il controllo della ventola a velocità variabile appartengono alle rispettive configurazioni applicabili. Il documento di acquisto dovrebbe identificare l'azionamento effettivo, la disposizione di avviamento e il controller fornito, in modo che i confronti commerciali seguano lo stesso ambito tecnico.

Guarda l'introduzione ufficiale della serie dry oil-free SEIZE AIR di seguito per una panoramica visiva della famiglia di prodotti.

4. Selezione tecnica: leggere insieme la pressione e la portata d'aria

Utilizzare il programma del compressore d'aria a vite senza olio di tipo secco a velocità fissa industriale facendo corrispondere prima la pressione operativa richiesta, quindi confrontando l'erogazione dell'aria libera all'interno di quella colonna di pressione. Le righe selezionate di seguito provengono dalla sezione a due stadi a velocità fissa del catalogo SEIZE AIR dry oil-free, versione 2025.10, pagine stampate 09–10.

La portata d'aria libera è dichiarata per l'intero pacchetto secondo ISO 1217 Allegato C, con pressione assoluta in ingresso di 1 bar e temperatura dell'aria aspirata di 20°C. La colonna delle potenze riproduce l'elenco dei kW motore presenti nel catalogo. Non sostituisce la misurazione della potenza in ingresso del pacchetto completo.

Queste sono selezioni di modelli specifici per la pressione. Il valore del flusso in una colonna non deve essere combinato con la pressione di un'altra colonna per descrivere lo stesso funzionamento. La combinazione di 10 barre non elencata per SWT-37A/W viene lasciata come un trattino, preservando le informazioni sulla selezione nella tabella di origine.

Cosa dicono le colonne di flusso all'acquirente

Consideriamo la riga SWT-55A/W: il catalogo elenca 8,50 m³/min a 7 bar, 8,40 m³/min a 8 bar e 6,50 m³/min a 10 bar. Il nome del modello e la potenza nominale del motore rimangono gli stessi, ma la portata disponibile dipende dalla pressione di esercizio selezionata. Un requisito vicino a uno di questi valori deve essere valutato alla pressione operativa effettiva.

La riga SWT-75A/W mostra un'altra utile distinzione. La sua portata dichiarata è di 12,60 m³/min sia a 7 che a 8 bar, mentre l'ingresso a 10 bar è di 10,30 m³/min. Non costruire una curva di prestazione continua unendo queste voci di catalogo. Utilizzateli per identificare la prestazione rilevante e richiedere la configurazione corrispondente nel preventivo.

Per una richiesta di sostituzione, confrontare queste righe con il fabbisogno di aria fornita dall'impianto, non solo con la potenza del motore del vecchio compressore. Cambiamenti nella produzione, perdite di pressione e aggiunte al trattamento dell'aria possono rendere una vecchia targhetta una guida inadeguata ai nuovi requisiti. La tabella diventa utile quando è allegata ad un compito operativo chiaramente descritto.

La scelta del raffreddamento modifica il pacchetto meccanico

Il programma meccanico riportato di seguito mantiene insieme le stesse prime quattro selezioni di modelli in modo che i tecnici possano confrontare direttamente le due disposizioni di raffreddamento. Le dimensioni sono lunghezza × larghezza × altezza in millimetri, mentre i pesi sono i valori della confezione del catalogo in chilogrammi. Si tratta delle dimensioni dell'apparecchiatura e non degli spazi di installazione o delle dimensioni della cassa di spedizione.

Controllare l'ingresso dell'uscita rispetto alla configurazione di raffreddamento selezionata e al modello. Per SWT-75A/W, il catalogo elenca DN80 per il pacchetto raffreddato ad acqua e DN50 per il pacchetto raffreddato ad aria. Un disegno preparato attorno ad una disposizione non dovrebbe quindi essere riutilizzato inalterato per l'altra.

La differenza dimensionale incide anche sulla pianificazione degli accessi. Le porte di ingresso, i percorsi di svolta, le disposizioni di sollevamento e lo spazio per la manutenzione devono essere tutti verificati rispetto al disegno finale dell'imballaggio. Mantenere la disposizione di raffreddamento selezionata nelle specifiche di acquisto e nel layout di installazione in modo che il programma delle apparecchiature e i lavori di costruzione rimangano allineati.

Informazioni elettriche e acustiche per l'interrogazione

Il catalogo elenca l'alimentazione elettrica standard come 380 V, 50 Hz, trifase, con altre tensioni disponibili. Includere nella richiesta la fornitura di destinazione, la disposizione di partenza e i requisiti elettrici del sito. Lo schema elettrico citato dovrebbe identificare la configurazione offerta piuttosto che lasciare che l'installatore la deduca da una nota generale del catalogo.

Per la valutazione acustica, la tabella delle sorgenti fa riferimento alla misurazione ISO 2151 alla distanza di 1 m con una tolleranza dichiarata di ±3 dB. Non fornisce un valore di rumore del modello in queste righe selezionate. Richiedere le informazioni acustiche applicabili quando la sala compressori, la posizione di lavoro o il confine dell'edificio rendono il suono un problema di accettazione.

Mantenere la stessa disciplina per le utenze assenti dal tavolo di selezione. Le condizioni dell'acqua di raffreddamento, i requisiti di ventilazione, la corrente di avviamento e gli spazi di servizio fanno parte della documentazione di progetto specifica del modello. Elencarli tempestivamente come risultati finali del preventivo aiuta il team dell'impianto a completare la progettazione senza fare affidamento su una specifica di un altro pacchetto.

5. Abbinare l'installazione all'attività di produzione

L'acquisto dell'aria di processo è più efficace quando la descrizione dell'applicazione identifica il punto di contatto e la conseguenza di un fallimento della qualità. Uno stabilimento alimentare, un'officina elettronica e un impianto di confezionamento possono tutti utilizzare aria compressa secca, ma potrebbero richiedere modalità diverse di trattamento, distribuzione e test. La seguente matrice è uno strumento di pianificazione per tali conversazioni.

Aiuta anche a decidere se la macchina richiesta appartiene alla stanza d'aria centrale o se un'alimentazione separata è più appropriata per un utente critico. Mantenere visibile un requisito applicativo evita di applicare indiscriminatamente le condizioni di processo più rigorose a ogni connessione di utilità, preservando al tempo stesso la qualità richiesta dove conta.

Sostituzione di un'alimentazione d'aria a iniezione d'olio esistente

Il passaggio alla compressione a secco senza olio comporta anche una revisione dell'installazione a valle. Identificare dove si collegano le vecchie apparecchiature, se il trattamento esistente rimarrà e quali ricevitori o diramazioni servono gli utenti sensibili alla qualità. Le condizioni di distribuzione preesistenti possono influire sull'aria erogata anche dopo la sostituzione del compressore.

Concordare la sequenza di cambio prima di rimuovere la vecchia macchina. La produzione potrebbe richiedere una fornitura temporanea, un periodo di isolamento controllato o un trasferimento graduale degli utenti. L'ambito ingegneristico dovrebbe definire la pulizia, l'ispezione e il test dei componenti trattenuti ove richiesto dalle specifiche del processo. Ciò è particolarmente utile quando una rete aerea centrale serve sia servizi ordinari che applicazioni sensibili.

La messa in servizio dovrebbe quindi dimostrare il servizio concordato al relativo collegamento. Registrare la configurazione del compressore, la disposizione del trattamento dell'aria e le condizioni di produzione con il test. Ciò rende il risultato riconducibile al sistema installato e fornisce alla manutenzione una base di riferimento per un confronto successivo. Aiuta inoltre gli acquisti a chiudere il progetto rispetto ai risultati concordati prima dell'arrivo dell'attrezzatura.

Scelta della scala e dell'architettura della fornitura d'aria

Un pacchetto di viti centrale a due stadi è un'opzione all'interno di un progetto di sistema dell'aria più ampio. Laddove si prenda in considerazione una fornitura più piccola e dedicata, confrontare i requisiti con quellifamiglia di compressori scroll oil-free. Il confronto rilevante riguarda il servizio fornito, il trattamento, lo spazio disponibile e il modello operativo, piuttosto che il solo principio del compressore.

All'interno dell'intervallo di asciugatura a velocità fissa, l'esistentepagina del prodotto incentrata sull'elettronicafornisce un altro punto di ingresso dell'applicazione. Questa pagina aggiunge la selezione pressione per pressione e la pianificazione del pacchetto di raffreddamento per gli appalti industriali generali. Scegli le informazioni di supporto che corrispondono al processo effettivo piuttosto che trattare un'etichetta di settore come una specifica completa.

Per una nuova stazione, identificare l'espansione pianificata separatamente dal requisito operativo iniziale. Un layout modulare, chiare interfacce di distribuzione e una strategia di riserva definita possono preservare le opzioni future. La scelta del compressore dovrebbe comunque supportare il carico di produzione che esisterà quando l'installazione inizierà a funzionare.

6. Produzione SEIZE AIR e consegna delle attrezzature

SEIZE AIR è il marchio di Seize Compressor (Shanghai) Co., Ltd., un produttore con sede a Shanghai fondato nel 2009. La sua documentazione sui prodotti secchi senza olio descrive il gruppo di compressione, il sistema di lubrificazione, le opzioni di raffreddamento e il controller insieme ai dati del modello specifico per la pressione. Questi dettagli forniscono all'acquirente una base pratica per discutere del pacchetto fornito con la fabbrica.

Per un produttore di compressori d'aria in Cina, un'utile proposta di esportazione collega la selezione tecnica ai documenti richiesti a destinazione. Identifica il modello selezionato, la disposizione elettrica, la configurazione di raffreddamento e i dettagli di connessione nell'offerta. Laddove un progetto richieda una certificazione o documenti di conformità specifici, elencare tali risultati e il loro ambito applicabile nella richiesta.

Lo stesso approccio supporta la pianificazione delle ispezioni. Definire quali assegni fanno parte dell'ordine e quali risultati sono necessari per l'accettazione. Un programma scritto chiaramente consente all'acquirente e al fornitore di discutere della stessa attrezzatura ed evita di sostituire un piano di accettazione tecnica con una dichiarazione generale sulla qualità.

Trasforma una richiesta di ispezione in un programma di accettazione utilizzabile

Iniziare con identità e configurazione: modello, identificazione seriale, informazioni sulla targhetta e ambito di fornitura concordato. Proseguire con le relative interfacce meccaniche ed elettriche, inclusa la disposizione di raffreddamento selezionata. Tali controlli stabiliscono che l'imballo consegnato sia quello utilizzato per la progettazione dell'installazione.

Per una revisione delle prestazioni, specificare la pressione, il riferimento di flusso, il metodo di misurazione e il limite di misurazione elettrica. Includere la disposizione prevista per il test e il formato del rapporto richiesto nella discussione dell'ordine. Confrontare un valore FAD di catalogo con una misurazione effettuata in una posizione a valle indefinita può creare confusione riguardo alle perdite di trattamento, alle perdite del sistema e alle condizioni degli utenti della produzione.

Rivedere le funzioni di controllo anche con il team operativo. È necessario comprendere gli allarmi, le sequenze di arresto, le interfacce remote e il trasferimento dei compiti prima di utilizzare la macchina per la produzione. Un programma di accettazione che copra queste funzioni crea una consegna migliore rispetto a un documento incentrato solo sull'aspetto e sulle dimensioni del motore. L'ambito finale concordato dovrebbe identificare le responsabilità per i controlli del compressore e la messa in servizio del sistema completo.

Documenti che facilitano la manutenzione dopo la consegna

Richiedete le istruzioni operative specifiche del modello, gli schemi elettrici, l'identificazione dei materiali di consumo e il programma di manutenzione come parte della consegna dell'attrezzatura. Abbina tali documenti alla configurazione installata in modo che il team di manutenzione non debba scegliere tra diverse modalità di raffreddamento o controllo durante un evento di servizio.

Conservare un file dell'attrezzatura locale che colleghi il disegno finale, l'identificazione seriale e la linea di base della messa in servizio. Includere eventuali sequenze di controllo specifiche del sito e la posizione dei componenti di trattamento dell'aria e di scarico. Questa registrazione aiuta la manutenzione successiva a distinguere una modifica dell'apparecchiatura da una modifica nella rete aerea di produzione.

Per gli appalti all'estero, discutere la portata dei pezzi di ricambio e l'accordo di supporto prima dell'acquisto. Fornire la destinazione e la capacità di manutenzione locale in modo che il preventivo possa soddisfare le esigenze di documentazione e parti appropriate. I termini di garanzia, gli obblighi di servizio e le condizioni commerciali fanno parte dei documenti d'ordine concordati. La chiara proprietà di questi elementi aiuta entrambi i team a risolvere tempestivamente le domande una volta che l'installazione è operativa.

7. Progettare la stanza, mettere in servizio l'impianto, diagnosticare al punto giusto

La pianificazione dell'installazione inizia con il disegno definitivo della disposizione e le interfacce delle utenze selezionate. Segnare sulla planimetria del locale il percorso elettrico di ingresso, l'uscita dell'aria compressa, i collegamenti di raffreddamento, lo scarico della condensa e i percorsi di accesso. Aggiungere l'apparecchiatura di trattamento a valle anziché trattarla come uno spazio da trovare dopo il posizionamento del compressore.

Per il raffreddamento ad aria, mantenere distinti i percorsi di aspirazione e di scarico in modo che il calore scaricato non ritorni facilmente all'aspirazione di raffreddamento. Per il raffreddamento ad acqua, definire il servizio idrico e le sue condizioni operative prima di finalizzare le tubazioni. In entrambi i casi, identificare come è possibile ispezionare e pulire le superfici di raffreddamento senza interrompere le apparecchiature non correlate.

Utilizzare le istruzioni specifiche del modello per i limiti ambientali e le distanze di installazione. Le dimensioni sopra descrivono la busta del pacco; non includono lo spazio necessario per il servizio sicuro, i lavori elettrici o la rimozione dei componenti. Confermare che le rotte di ricezione e manutenzione rimangano utilizzabili dopo l'installazione della stazione aerea e dei servizi circostanti.

Commissione dal confine dell'utilità alla connessione al processo

Prima dell'avvio, verificare la disposizione elettrica fornita rispetto al programma di progetto e controllare i collegamenti di raffreddamento e scarico rispetto al disegno di installazione. Verificare che l'isolamento, gli scarichi e il trattamento a valle siano pronti per la sequenza operativa prevista. Il lavoro di avvio dovrebbe seguire le istruzioni relative alle attrezzature applicabili e le responsabilità concordate per il progetto.

Durante la messa in servizio, osservare il sistema attraverso stati di produzione rappresentativi. Registrare insieme la pressione della stazione, la pressione dell'utente critico, le condizioni del trattamento e lo stato operativo del compressore. Ciò collega la risposta della macchina al fabbisogno d'aria anziché produrre letture isolate senza contesto operativo.

Completare il passaggio di consegne con una linea di base che la manutenzione possa ripetere. Identificare le posizioni di misurazione e conservare le impostazioni selezionate, le informazioni sugli allarmi e la configurazione dell'apparecchiatura. Laddove la qualità dell'aria erogata sia un requisito di accettazione, allegare a tale registro i risultati concordati dei test sul punto di utilizzo. La combinazione di configurazione, condizione operativa e risultato misurato è ciò che rende utile un confronto futuro.

Trovare la causa prima di modificare l'impostazione della pressione

Quando la produzione segnala un problema d'aria, stabilire innanzitutto dove si verifica il cambiamento. Una lettura bassa su una macchina remota e una lettura bassa all'uscita del compressore suggeriscono percorsi di indagine diversi. Registrare lo stato di produzione con l'osservazione in modo che un evento di domanda temporanea non venga confuso con una perdita permanente di capacità.

La tabella seguente separa i sintomi di pressione, raffreddamento e qualità dell'aria. Ha lo scopo di aiutare il team dell'impianto a preparare informazioni utili per la manutenzione e il supporto tecnico. Gli allarmi e gli interventi sulle apparecchiature devono seguire le istruzioni specifiche del modello, in particolare quando è coinvolto l'accesso a componenti caldi, elettrici o pressurizzati.

8. Questioni relative all'approvvigionamento da risolvere prima dell'ordine

La richiesta di informazioni sul compressore d'aria a vite senza olio di tipo secco a velocità fissa industriale dovrebbe collegare i requisiti di processo con un modello specifico e una disposizione del pacchetto. Le domande seguenti riguardano le decisioni che comunemente influiscono sulla pianificazione delle apparecchiature, sull'ambito dell'installazione e sul piano di accettazione. Aiutano inoltre il team acquisti a ottenere preventivi comparabili senza dover tradurre ampie descrizioni di marketing in requisiti tecnici.

La compressione senza olio elimina la necessità di un essiccatore?

No. Oil-free descrive il processo di compressione; non rimuove il vapore acqueo dall'aria aspirata. Mentre l'aria compressa si raffredda, la gestione dell'umidità rimane un requisito del sistema. Selezionare la disposizione di asciugatura e drenaggio in base alle condizioni dell'aria erogata richieste e all'ambiente in cui operano la distribuzione e gli utenti finali.

Indicare la qualità dell'aria richiesta sul collegamento al processo e includere nella richiesta l'ambito del trattamento previsto. Ciò consente di considerare insieme il compressore e l'apparecchiatura di trattamento, anziché aggiungere un essiccatore dopo aver già selezionato il pacchetto e fissato il budget di pressione.

La macchina può servire un impianto con una domanda in evoluzione?

Può far parte di una stazione aerea coordinata, in particolare dove svolge un servizio di base sostanziale. Valutare come la stazione gestisce la parte variabile della domanda, come la capacità di riserva entra in servizio e come le macchine evitano risposte contrastanti ai cambiamenti di pressione. La disposizione adeguata segue il profilo operativo.

Se il pacchetto a velocità fissa proposto trascorresse gran parte del suo servizio di routine senza carico, rivedere le dimensioni e la strategia della stazione. Confrontare l'attività operativa effettiva con le configurazioni di controllo disponibili prima di impegnarsi sulla potenza nominale del motore. Mantenere visibili la continuità della produzione e i requisiti di riserva durante tale revisione.

Dovremmo scegliere il raffreddamento ad aria o il raffreddamento ad acqua?

Scegli tra le utenze disponibili, la gestione del calore ambientale e l'accesso per la manutenzione. Il raffreddamento ad aria inserisce lo smaltimento del calore nella progettazione della ventilazione della stanza. Il raffreddamento ad acqua introduce un requisito del servizio idrico che deve essere compatibile con il pacchetto offerto. La disposizione selezionata modifica anche il programma meccanico, come mostra la tabella del modello.

Fornire il luogo di installazione e i servizi disponibili insieme alla richiesta. Richiedere il disegno definitivo della disposizione e il programma dei servizi per la configurazione scelta prima di completare la costruzione della stanza o ordinare le tubazioni di collegamento.

Cosa deve contenere una richiesta?

Inviare la pressione richiesta all'utente critico, la richiesta di flusso d'aria misurata o documentata, il modello operativo di produzione e la qualità dell'aria richiesta. Includere la fornitura elettrica di destinazione, la disposizione di raffreddamento preferita, lo spazio di installazione disponibile ed eventuali compressori esistenti che rimarranno in servizio. Identificare l'ambito del trattamento e del controllo della stazione che si desidera includere.

Aggiungi i documenti di accettazione e i requisiti di destinazione di cui l'acquisto necessita per l'approvazione. Con questi input,contattare SEIZE AIR per una proposta specifica per il modelloche collega il compressore selezionato, le sue interfacce di utilità e l'intero sistema dell'aria. Ciò fornisce all'ingegneria un pacchetto chiaro per la revisione e l'acquisto di una base definita per confrontare l'ordine finale.
